雷达液位计常见故障现象与解决方法

近年来，雷达液位计以其液位测量死区小、连续测量精度高、受介质特性影响小、测量范围大、耐高温高压能力强和采用非接触式测量方式等优点，在化工行业得到广泛的推广和应用。

雷达液位计测量原理

雷达液位计的测量原理是通过电磁波的直线传播特性测量周围空间的净空距离，即被测物体距离雷达的直线空间距离，具体到工业生产中就是液体的液面到雷达天线的空高。通过对雷达液位计组态可设定雷达天线到容器底部的垂直距离，根据已经测得的液面空高就可计算出液体的液位高度。

雷达液位计的构造

不同厂商所生产的雷达液位计形式各异，但总体的部件大体是一致的，其主要包括电路部分（雷达波发生器、信号检测、信号处理），天线及接收器和安装附件表体三大部分。根据天线的不同，雷达液位计可分为导波雷达和普通雷达两大类型。

导波雷达液位计

导波雷达是在电磁波发射器的下方安装了一个金属导波体，让高频的无线电波沿着金属体垂直向下传播，当电磁波碰到被测物质的液面时，电磁波会在接触面反射，沿着波导体垂直的返回到雷达液位计天线内部的接收器中，然后处理电路进行分析计算，得出被测液体的液面高度。根据金属导波体的不同，导波雷达又分为缆式和杆式两大类。

缆式导波雷达的导波体为一个柔性的不锈钢金属绳，其末端栓一金属重物，以保证金属绳在被测液体中垂直的伸入到容器底部，防止金属绳在使用中漂浮摆动而弯曲。这样结构的雷达液位计主要用于底下罐、零位罐等地面以下的液位测量中。

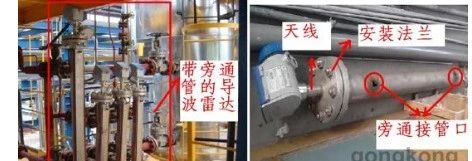

一般现场使用的导波雷达如图所示：

杆式导波雷达的波导体根据导波杆及天线的不同又分为很多种，有金属杆式的导波雷达，有通过金属管的喇叭天线式的导波雷达，有带有旁通测量筒的导波雷达。这些导波雷达主要用于高出地面的储罐液位测量或生产设备塔器储罐可以侧装旁通管的液位测量。

普通雷达液位计

普通雷达液位计的天线，只是一个电磁波的发射接受装置，其电磁波发射后通过气相自由传播，由于雷达液位计电磁波为高频的微波信号发散传播性差，而且被测液体距离雷达液位计的高度小，其电磁波传播过程可看成垂直传播，因此这种雷达液位计满足液位测距要求。相对于导波雷达少了导波体节省费用方便安装，在储罐等较高液位测量中得到大量的应用。

根据天线的不同生产厂商制作了不同型号的雷达液位计，以适应不同工况环境。厂里使用的普通雷达液位计的天线有喇叭口、水滴形（防液体挥发凝结）、偏心型（防多重反射电磁波干扰）、宽口喇叭口（防气相介质衰减电磁波）四种类型。

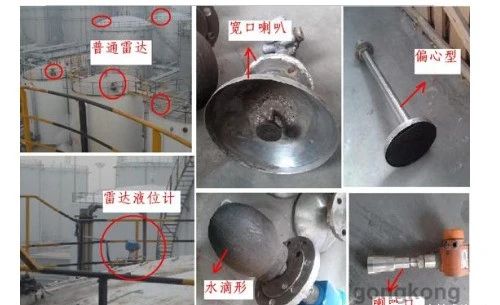

普通雷达液位计主要用在储罐液位检测中，现场安装及天线如图：

由于被测对象比较复杂，受高温高压高腐蚀，还有泡沫、搅拌、蒸汽等诸多原因的严重破坏，雷达液位计频繁出现故障，仪表维护量大，严重影响了生产装置。因此，了解雷达液位计日常故障问题及其处理方法，就变得很有必要。为大家整理了雷达液位计的故障问题处理方法，希望能对大家有所帮助。

检查供电是否正常

如果生产现场发现雷达液位计在液位升到一定值后变化非常缓慢，应该立即检查雷达液位计的供电情况是否正常，相关工作人员也要在日常的维护中，详细检查雷达液位计的通电情况，通电后有无正常输出。液位变化缓慢或者根本没有变化，需要在第一时间检查设备的保险丝是否烧坏，如果并无电流输出，则基本可以判断是仪表出现问题，应视情况更换或者维修。此外，应该在仪表安装调试的环节加强管理，防止仪表参数设置不准确而影响生产。相关工作人员也需要加强日常的维护工作，定期的进行停运检修，从而保证雷达液位计仪表的正常运行。

检查通讯设备是否正常

一旦发现通讯设备不正常，可以通过安装雷达调试软件，读取雷达的组态数据，监控雷达传感器的状态。主要检查雷达传感器能够准确的判断反射回波与假回波的区别，反射波的强度是否达到预定的标准，如果上述测试没有问题，则需要检查其他的电子元件，如果判断出雷达液位计的通讯单元出现损坏，则需要视情况更换元件，从而保证雷达液位计的通讯正常。相关工作人员在日常的维护工作中，也应该加强对雷达液位计的通讯情况的检查，可以用雷达调试软件接入信号线，利用调节器对雷达液位计的通讯设备进行维护。

使用温度

为了使雷达液位计正常测量，应该保证雷达液位计的内部温度低于50℃。一般来说，雷达液位计都应用于测量高温的介质。因此，雷达液位计的外壳都用具有耐热性能较强的材料制成，因此一般情况下雷达液位计的内部都不会超过50℃，如果内部电子元件超过这个数值，切不可用冰水进行降温冷却，冰水不仅不会起到降温冷却的作用，甚至会使雷达液位计瘫痪。可以用紫铜管子吹入少量的风到雷达的表头，科学的降低雷达液位计的内部温度。

显示值不准确

显示值不准确是雷达液位计常出现的问题，导致显示值不准确的成因，可能是初始设置的对比度不合适，或者因为显示模块的插件连接不正确，相关工作人员应该尽量避免这个问题，一旦发现显示值不可见，应该对雷达液位计的初始设置进行检查，并检查显示模块插件的连接是否正常，如果这两项均显示正常，则需要深入的检查雷达液位计的输出电流是否正常，如果输出电流大于22mA，则可以判断是雷达液位计的显示模块出现了故障，需要进行及时的更换。如果输出电流小于3.5mA，可以判断是雷达液位计的电子模块出现了故障，需要及时的更换雷达液位计的电子模块。

系统显示错误信息

雷达液位计的系统时常显示错误信息，一般导致这种故障的原因在于数据存储结束前切断了电源，需要进行校验复位并重新标定。若校验复位并重新标定后依然发出警报，则需要更换雷达液位计的电子模块。

天线沾污、结晶

对待轻污油罐出现故障时，应首先考虑天线沾污、结晶的可能性，处理方法是，断电后，佩戴合适的防护器具，拆下雷达倾斜放下，用抹布擦去污物或结晶，不要让天线弯曲受损，注意轻拿轻放，切忌铁器刮擦，以免破坏到天线表皮。

漫反射

若出现液位较低或无液位时，最大的原因可能是测试容器底部有支架、管道 ，或者在工艺过程中产生了蒸汽，对雷达波形成漫反射而导致液位失灵，此时，可等到工艺液位正常后，重启一下会自动恢复。而因蒸汽造成的漫反射，则等温度正常后就会自动恢复。
