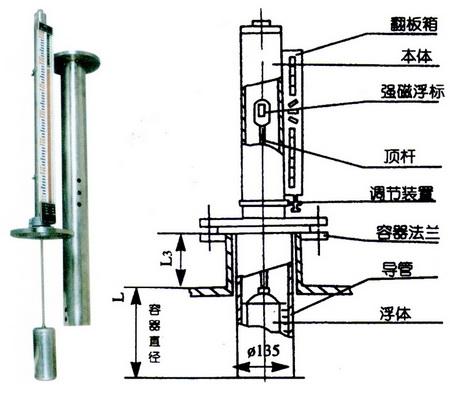

顶装式磁翻板液位计结构图

发布时间:2021-08-25 02:59:57 人气: 843

顶装式磁翻板液位计的结构和侧装式是大同小异的,往小了来看有浮筒、护筒,还有显示器面板、远传变送器等,此外还包括上、下限报警器,而整体来看则主要由上下两部分组成。
首先,我们先来说它的上部,顶装式磁翻板液位计的上部是其主测量管,显示器面板就安装在这主测量管的管外,通过显示器我们就可以一目了然的观测到内部液位的具体情况,我们知道液位计本就是竖长的形状,且我们还是在顶部进行安装,因此稳固牢靠就成了重中之重,为了使其更加坚固可靠,法兰就变得不必不可少了,通过法兰将连接部加以固定,这样就保证了其对于稳固的刚需;

其次仪器的下半部分则为护筒,护筒当中含有浮子,浮子与处于上部的磁浮子通过上下的连杆成为了一体,浮子会随着液位的变化而上下驱动磁钢,因此,液位高低便清晰可见。

顶装式磁翻板液位计的原理及应用
从其原理出发,顶装式磁翻板液位计与侧装式磁翻板液位计的差别并不太大,磁性翻板依旧是构成显示器面板的主要组成部分。磁耦合原理使得显示面板中的翻板转动,并以此显示液位。液位上升时,浮筒当中的的磁浮子也会随之上升,进而带动翻板改变颜色。而具体的液位就是在红、白两色的交界处。

无论是高温、高压还是耐腐蚀等恶劣的工况,顶装式磁翻板液位计都可以出色胜任,可见其应用之广泛。就行业来说,地下储罐、槽等容器或是油库、食品、化工、化肥等均可以使用。由此可以看出,顶装式磁翻板液位计以其优良的密封性和耐腐蚀性受到人们的欢迎。
