顶装磁翻板液位计带远传接线图

顶装磁翻板液位计的远传功能是通过捆绑在浮筒管外壁上的干簧管远传变送器来实现远传的，其可与电动型仪表和显示仪表相连接，达到控制、调节、显示和报警的目的。顶装磁翻板液位计在石油、化工、冶金、环保、电力、楼宇、食品等行业有着广泛的应用。但要保证其稳定可靠地工作，干簧管远传变送器的正确接线必不可少。那么，干簧管远传送器实际使用中应如何进行正确接线，实现与外围的执行机构或显示仪表装置的连接呢？本文结合接线图谈谈顶装磁翻板液位计带远传如何正确接线。

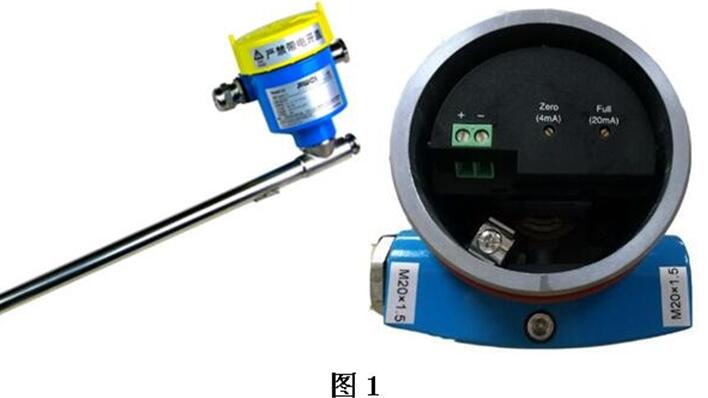

图-1为计为Reed-11干簧管远传送器，它由干簧管液位传感部分、转化电路模块和保护外壳组成，其供电电压为24VDC，输出信号为4～20mA标准电流信号。



变送器安装接线时应先慢慢打开外壳上盖，如图-1的右边所示，可以看到内部有液位信号转化模块，在模块的上表面可以清晰地看见两个接线位，旁边印有“+”，“-”标识，其中“+”接电源的正极，“-”接电源的负极；在进行变送器的接线时，务必先确认外部提供的电源为24VDC，方可进行接线，如果电源电压值不符合要求，仪表工作会不正常，容易造成变送器的损坏。



接线时应先将线缆穿过防水接头，按标识进行连接，其中“+”接电源的正极，“-”接电源的负极，不能接反；接线完毕后，应旋紧接头螺母锁紧线缆，拧紧上盖，并旋转仪表外壳，将防水接头朝下，如图-2所示，防止雨水进入壳体内；外壳应按要求进行接地。线缆应选用屏蔽二芯双绞铜线，线径应大于0.8mm²，并使用单独穿线管进行铺设，尽量避开大功率电动机、变压器等强磁场干扰源，线缆一端的屏蔽线应进行可靠接地，以提高信号的稳定传输。



计为远传磁翻板液位计是Flap-11系列磁翻板液位计与SW-11磁开关或Reed-11干簧管远传变送器配套而成。其核心部件采用进口芯片和进口干簧管，外保护管采用304材质，提高了远传变送器的抗腐蚀性与可靠性。计为SW-11磁开关和Reed-11干簧管远传送器，均通过隔爆和本安双重防爆认证，更适合在具有爆炸危险环境恶劣的场合下应用。
