磁性浮子液位计

锅炉液位计

锅炉液位计

品 牌:JSMC/铭创仪表 型 号:JSMC-UHZ 测量范围:0~12m 精度等级:±10mm 产品材质:304/316L/PP 不锈钢内衬四氟 适用介质:水 化工原料 油 液体 工作压力:1.0/1.6/2.5MPa 工作温度:≤400℃ 安装方式:侧装 顶装 订货号:FYV748340VFV

产品详情

锅炉液位计产品概述
磁翻板双色液位计是现场安装的直读式液位仪表及变送单元,采用优质不锈钢材料,按化学工业部颁布的磁性液位计标准HG/T21584制造;同时提供内衬PTFE的锅炉液位计,液位计的接液部分材质全部采用PTFE,可广泛应用于各类石化、化工企业,可测量任何种类、任意浓度的酸、碱及强氧化剂等工艺介质的液位。液位计变送部分,全部采用优质进口OKI干簧管,SMD(贴片)制造;经电路放大变换为标准两线制的4-20mA电流信号。
磁翻板双色液位计是以磁浮子为测量元件,磁钢驱动翻柱显示,无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。
配置上下限开关输出可实现远距离报警、限位控制。配置变送器, 可实现液位的远距离指示、检测与控制。根据在容器上的安装位置不同,提供侧装和顶装两种方式。根据作介质的不同,提供不锈钢利ABS工程塑料两种材质;其中ABS特别适用于酸、碱等腐蚀性介质。
锅炉液位计产品图

锅炉液位计工作原理
磁翻板双色液位计主体外的翻板箱受主体内浮子(具有定向磁性源,按不同介质和压力针对研制)的作用促其翻板翻动并显示红白颜色,并随浮子的移动指示不同的液面高度。在指示器左侧配有醒目的刻度标尺,从而使液位的指示显得更加清晰。
锅炉液位计工作原理图

锅炉液位计的结构特点
1、液位计结构
液位计根据浮力原理,浮子在测量管内随液位的升降而上下移动,浮子内的永久磁钢通过磁耦合作用,驱动红、白色翻柱翻转180°液位上升时,翻柱由白色转为红色,下降时,翻柱由红色转为白色,从而实现液位的指示。
2、上下限开关输出
利用磁性浮子随液位移动,使安装在液位计立管设定位置上的开关动作,实现开-关控制或报警。
3、液位计电远传
在磁翻板双色液位计上安装变送器。变送器由传感器和转换器两部分组成,它通过磁浮子上下移动,经磁耦合作用使导管内测量元件依次动作,获得电阻信号变化,转换成0~10或4~20mA的标准电流信号输出,以便与数字显示仪表或计算机联接,实现远传显示及控制。

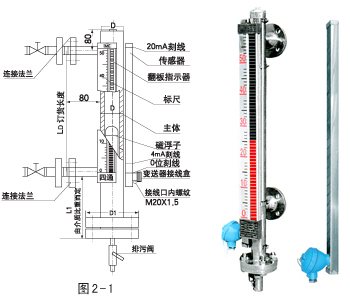

锅炉液位计结构图

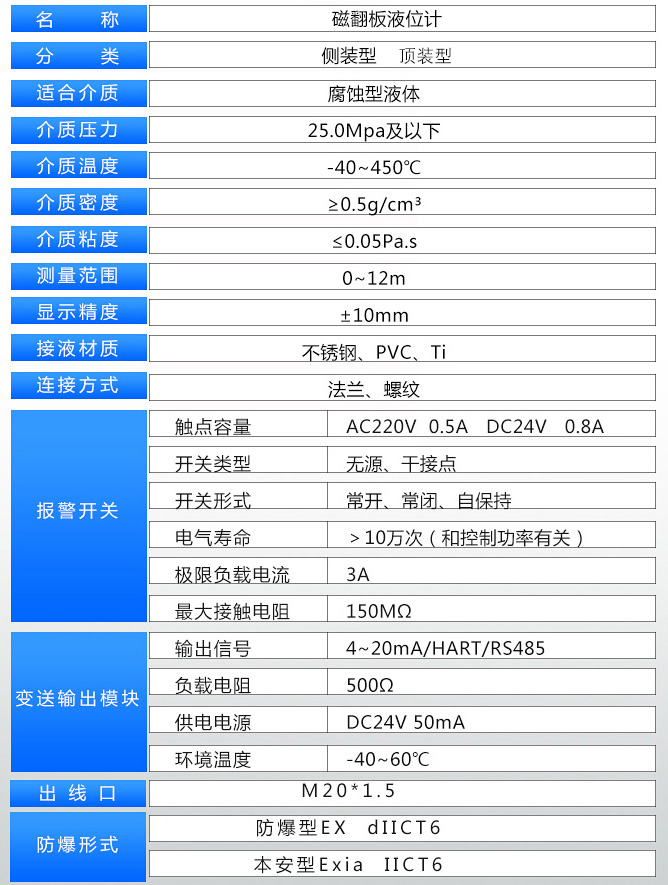

锅炉液位计技术参数

锅炉液位计技术参数对照表

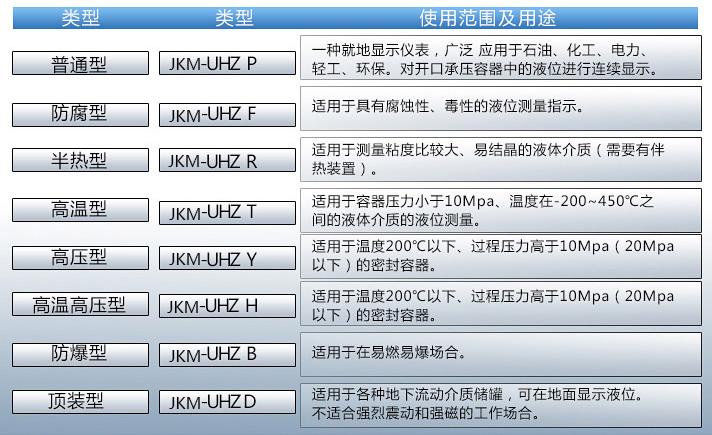

锅炉液位计使用范围及用途


锅炉液位计的使用注意事项
1.对超过一定长度(普通型>3米、防腐型>2米)的液位计。
2.液位计的安装位置,应避开或远离物料介质进出口处,避免物料流体局部区域的急速变化,影响液位测量的准确性;
3.当配有远传配套仪表时需做到如下几条:
4.应使远传配套仪表紧贴液位计主导管,并用不锈钢抱箍固定(禁用铁质);
5.远传配套仪表上感应面应面向和紧贴主导管;
6.调试时应先打开上部引管阀门,然后缓慢开启下部阀门,让介质平稳进入主导管(运行中应避免介质急速冲击浮子,引起浮子剧列波动,影响显示准确性),观察磁性红白球翻转是否正常,然后关闭下引管阀门,打开排污阀,让主导管内液位下降,据此方法操作三次,确属正常,即可投入运行(腐蚀性等特殊液体除外);
7.应根据介质情况,不定期清洗锅炉液位计的主导管清除杂质;

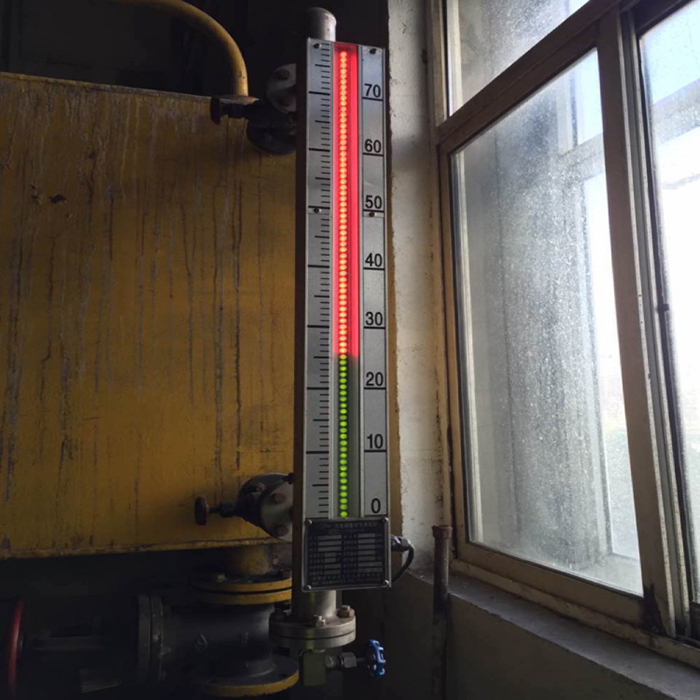

锅炉液位计现场使用安装图

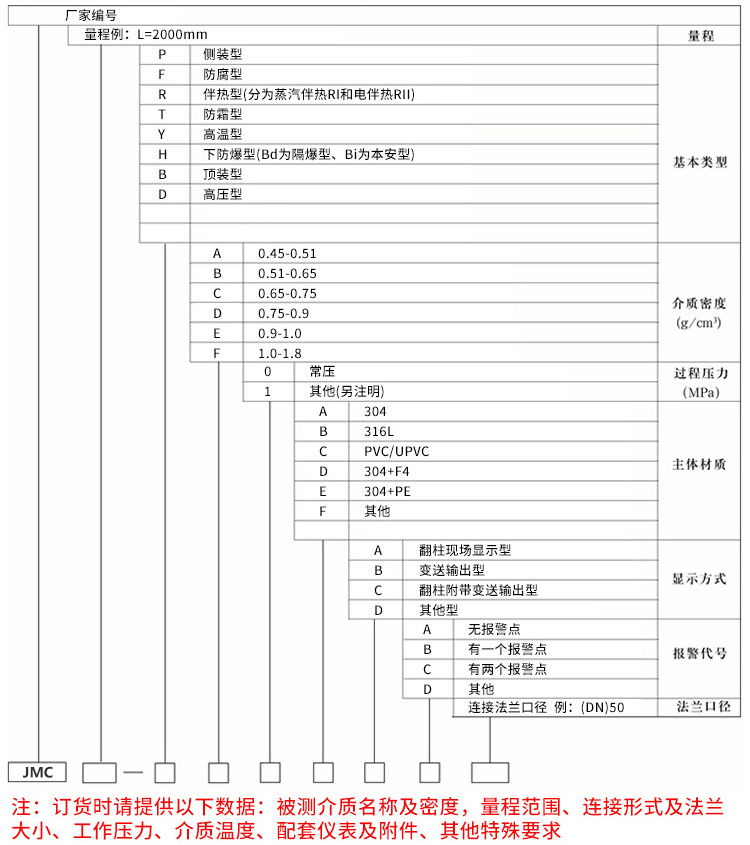

锅炉液位计型谱

锅炉液位计规格选型表
