高温高压磁翻板液位计工作原理

高温高压磁翻板液位计具有显示直观、醒目、视角宽，结构紧凑合理，安全可靠，无“跑、冒、滴、漏”现象。通过学习高温高压磁翻板液位计工作原理及维护有助于提高操作水平，维护好设备降低故障率。



高温高压磁翻板液位计工作原理

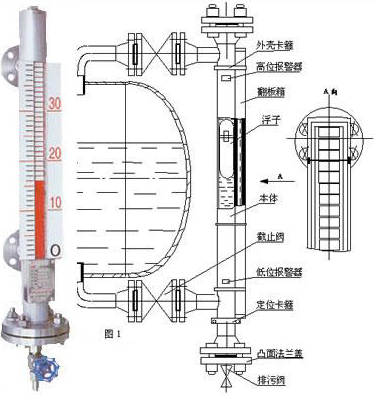

高温高压磁翻板液位计（也可称为磁性浮子液位计）根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。



三、日常维护

1、本体周围不容许有导磁物质接近，禁用铁丝固定，否则会影响高温高压磁翻板液位计的正常工作；

2、调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管(运行中应避免介质急速冲击浮子，引起浮子剧列波动，影响显示准确性)，观察磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行(腐蚀性等特殊液体除外)；

3、介质内不应含有固体杂质或磁性物质，以免对浮子造成卡阻；

4、高温高压磁翻板液位计应根据介质情况，不定期清洗主导管清除杂质

5、使用前应先用校正磁钢将零位以下的小球置成红色，其它球置成白色；

6、高温高压磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；
