侧装式磁翻板液位计如何接线

侧装式磁翻板液位计作为一种就地显示液们仪表，较之其他液位仪表在现场显示方面有着独特的优势，无需通过拖线缆进行信号远传便可以方便地观测与记录测量结果，目前该仪表已经广泛应用于石油、化工等行业，侧装式磁翻板液位计特点是结构简单，观察直观、清晰，不堵塞、不渗漏，安装方便，维修简单。液位计上、下端安装法兰与容器相连接构成连通器，透过外部磁翻板或磁翻柱显示面板便可直接观察到容器内液位的实际高度。本文针对于侧装式磁翻板液位计安装远传过程中的接线方式进行简单介绍。

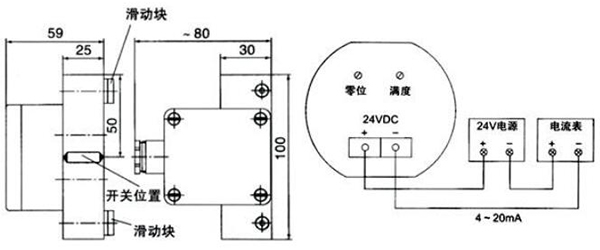

侧装式磁翻板液位计一般是两线制，4~20毫安信号。其中一种接线方法为：侧装式磁翻板液位计正极接仪表24V输出端，侧装式磁翻板液位计负极接仪表4~20毫安输入端的正极，然后仪表的4~20毫安输入端的负极与仪表的24V输出端的负极短接起来。以上接法可以利用仪表的24V输出做侧装式磁翻板液位计电源。



如果是侧装式磁翻板液位计采用的是四线制，则侧装式磁翻板液位计的电源正负极接供电电源正负极。4~20毫安正负极分别接仪表的4~20毫安输入端的正负极。如果用安全栅的话，24伏接安全栅电源（24V供电的）输入端正负对应侧装式磁翻板液位计的正负端子，电源输出端正负对应仪表的正负。



侧装式磁翻板液位计接线注意事项

鉴于侧装式磁翻板液位计接线出错，轻则导致测量不准，重则造成仪表损坏，所以在对侧装式磁翻板液位计进行接线操作时，一定要注意以下几点：

1、在配线时应避开大容量的变压器、电动机或干扰源

2、拧下接线盒的接线端盖，将电缆穿过电缆接头，连接到24VDC两端；

3、根据需要连接接地端子；

4、拧紧接线盒的接线端盖；

5、对于防爆型仪表，为确保防爆性能，必须按有关规定配线；
