uhz磁翻板液位计如何接plc

我们知道，uhz磁翻板液位计带远传的远传变送器是两线制的，也就是接通24V电源的线路比附带4-20mA传输，也就是共用线路。那么这个时候现场有些设备用户就不会接线了，比如会问接了4-20mA之后，我的电源线接在哪里啊，比如 有点单纯的24V电源接入，却没有4-20mA，当然了，有些设备当把输入4-20mA和uhz磁翻板液位计远传的输出4-20mA对接即可获得24V电源，但是很多PLC用户不知道怎么接线才能即可获得24V，又可以接受4-20mA。下面，我们就来讲解下，uhz磁翻板液位计带远传变送器如何接线PLC才是正确的。

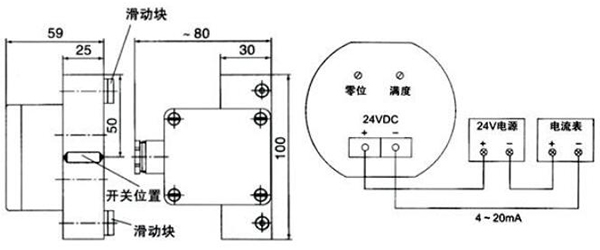

首先采用串联，即电源的+ 接远传变送器的+ ，然后远传变送器的-接PLC的+，PLC的- 接电源的-，这样就形成了一个电路循环。既有24V电源，也可以接收4-20mA。



uhz磁翻板液位计远传变送器一般是两线制，4~20MA信号。其中一种接线方法为：uhz磁翻板液位计正极接仪表24V输出端，uhz磁翻板液位计负极接仪表4~20MA输入端的正极，然后仪表的4~20MA输入端的负极与仪表的24V输出端的负极短接起来。以上接法可以利用仪表的24V输出做uhz磁翻板液位计电源。



而如果uhz磁翻板液位计带远传接线常规二次仪表，都是直接24V端子与远传两个4-20mA端子对接即可。不过这个24V端子线路必须包含了4-20mA电流线路，因为有的厂家二次仪表把4-20mA和24V是分开来布置的（因为线路板的不同），这种分开的接线适合四线制的。



这里要注意的是，用于接线的线缆必须是屏蔽的，常规2*1.0屏蔽线缆足够使用，当然如果超过1000米以上，zui好中间加一个继电器，增强电流。
