蒸汽夹套磁翻板液位计外形尺寸

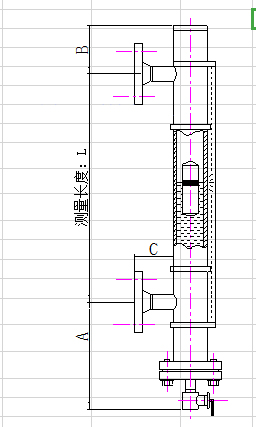

许多客户在订购更换蒸汽夹套磁翻板液位计的时候不知道要给厂家提供什么参数，这样厂家这边没法具体报价，客户这边也不知道买多长，什么样规格的合适，今天给说下，假如需要采购侧装蒸汽夹套磁翻板液位计现场更换，需要提供哪些关键参数？如下图：



第一：需要提供如上图测量长度L的距离，也就是俗称法兰中心距的尺寸。这种情况是现场已经开好孔了，那测量下上下法兰中心距离尺寸，这个一般也是固定的尺寸，千万不能马虎。误差在±1mm，假如误差在大很有可能就安装不上。



第二：需要提供如上图，A的距离，也就是一般下法兰到地面的距离。假如现场液位计架空在350mm以上就没有问题，假如尺寸小于这个范围，最好特殊提供给厂家，厂家会做出不同尺寸的排污阀，或者特殊结构的液位计，以免液位计低端顶死在地面。



第三：上图B的尺寸一般为标准100mm。C的尺寸也是100mm如果现场这些尺寸要求做长或者做短都需要告知。假如没有特殊要求，都是按照常规尺寸定做。
