涡街流量计安装对前后直管的要求

发布时间:2024-04-24 11:08:12 人气: 64

涡街流量计是根据卡门涡街原理研究生产的测量气体、蒸汽或液体的体积流量、标况体积流量或质量流量的体积流量计,因其具有无可动部件,结构简单、不易堵、耐高温和高压等优点,是应用比较广泛的流量计之一,为了保证涡街流量计的测量精度,正确安装是重要基础。

涡街流量计的传感器有许多种结构形式,不同生产厂家对于直管段的要求也一定差异。其中对于涡街流量计安装位置和直管段长度等多个方面的要求有详细说明。


合理选择安装场所和环境

避开强电力设备、高频设备和强电源开关设备,避开高温热源和辐射源的影响,避开强烈振动场所和强腐蚀环境等,同时建议考虑安装维修方便。


涡街流量计的安装条件一般应符合下述要求:

✔ 涡街流量计水平或垂直安装(液体的流量为自下而上)在与其公称通径相应的管道上。

✔ 涡街流量计的上、下游应配置一定长度、无阻塞的直管段,使用合适的整流装置可以减少所需的直管段长度。

✔ 流量计应与工艺管道同心安装,密封垫圈不可突入管道内。

✔ 如果使用了多段管道,全部长度上应平直,尽可能减小轴线不重合度。

✔ 需要测量流经涡街流量计的流体温度时,可直接从涡街流量计表体上的测温孔测温,如表体上无测温孔,应根据流量计本身要求确定温度的测量位置。

✔ 需要测量流经涡街流量计的流体压力时,可直接从涡街流量计表体上的取压孔取压,如表体上无取压孔,应根据流量计本身要求确定压力的测量位置。

✔ 涡街流量计的上、下游直管段范围内不应有阀门或旁通管。

✔ 在涡街流量计的上游侧不应设置流量调节阀。

✔ 当被测液体中有气泡或含有杂质时,可能需要在上游使用气体分离器或过滤器。


确保上下游有足够的直管段

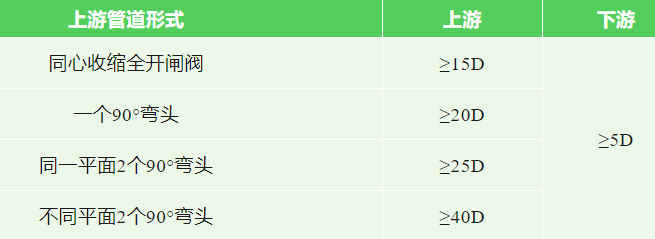

为了保证流体测量的截面不受扰动,涡街流量计安装位置附近遇有变径或弯头等情况时推荐直管段长度如下:


注:D为管道内径。


上下游管道应与传感器同心

涡街流量计安装位置的上下游管道内径应与传感器公称通径相同,其应满足下式的要求(同轴偏差应不大于0.05DN):

0.98DN≤D≤1.05DN

DN:涡街传感器通径; D:管道内径;


工艺管道应采取减振措施

涡街流量计尽量避免安装在振动较强烈的管道上,特别是横向振动。如若不得已要安装时,必须采取适当的减振措施,推荐在传感器的上下游2D处分别设置管道支架紧固装置,并加装防振垫。
