技术文章-涡街流量计

涡街流量计正确的安装方式

发布时间:2024-04-09 09:25:35 人气: 70

涡街流量计主要用于测量单相、均匀的定常流。然而在许多现场,因被测介质、测量管道、动力源(泵、风机、压缩机等)、上游阻流件等方面的原因,被测流体与流动状况不能满足要求。在这种特殊条件下,采用特殊安装方式,也能取得实效。

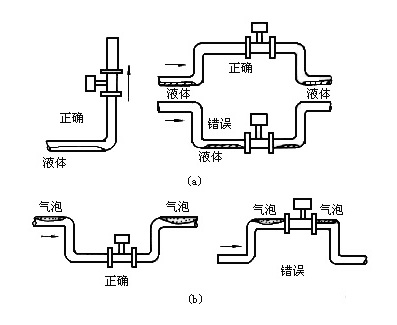

(1)测量含少量液体的气体时流量计的安装

测量气体流量时,如果气体中含有少量的液体,为防止液体在流量计的测量管中滞留,应采用下图(a)所示的安装方式:



(2)测量含少量气体的液体时流量计的安装

测量液体流量时,如果液体中含有少量的气体(含气率小于2%),为防止气体在流量计的测量管中滞留。应采用上图(b)所示的安装方式。实验证明,如果采用垂直安装方式,比水平安装效果更好。


(3)减小流量脉动影响的安装

当流量计上游有活塞式、柱塞式液体泵,或者有活塞式、罗茨式风机时,会使液流或气流产生脉动。为了减小脉动的影响,可采用下图所示安装方式。图(a)为流量计上游有活塞式、罗茨式风机的脉动气流管道,在流量计上游安装了节流孔板和扩大容器,用以衰减和吸收脉动能量。扩大容器的容积应大一些,以增大气容。容器内还可放置一些栅板,可增加气阻。图(b)是流量计上游有活塞式、柱塞式液体泵的脉动流安装方式。在流量计的上游安装了双弯头、阀门、储能器,这种配置方式可有效抑制脉动影响。

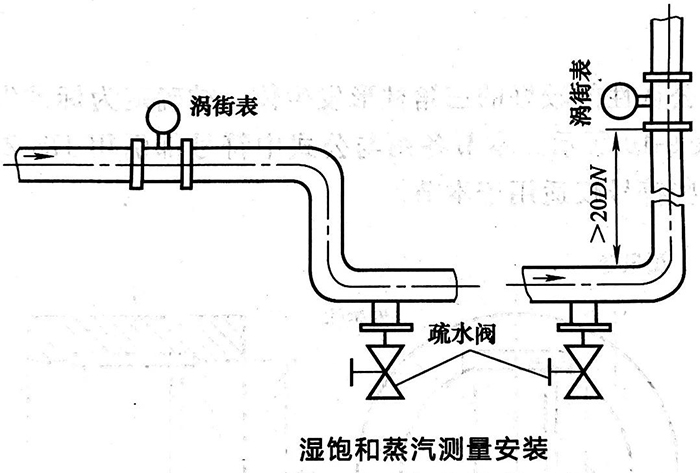

(4)测量湿饱和蒸汽时流量计的安装

饱和蒸汽是涡街流量计应用较多的领域。测量湿饱和蒸汽流量时,流量计的安装应注意以下事项:

①流量计不能安装在输送蒸汽管道的最低处。如果水平安装,建议采用下图中左边的安装方式。


②流量计下游侧的最低处安装疏水阀,自动排除冷凝水,防止冷凝水在管路中聚集与滞留。

③采用垂直安装方式,且涡街流量计应安装在具有一定高度(保证上游直管段长度大于20DN)的位置上,在管路最低处仍应安装疏水阀。

④间歇用汽的现场,在流量计下游最低处应安装疏水阀和排水阀。且在每次用汽前,要打开排水阀,排放掉管内积存的冷凝水,以免送汽时产生水击现象,损坏流量计。

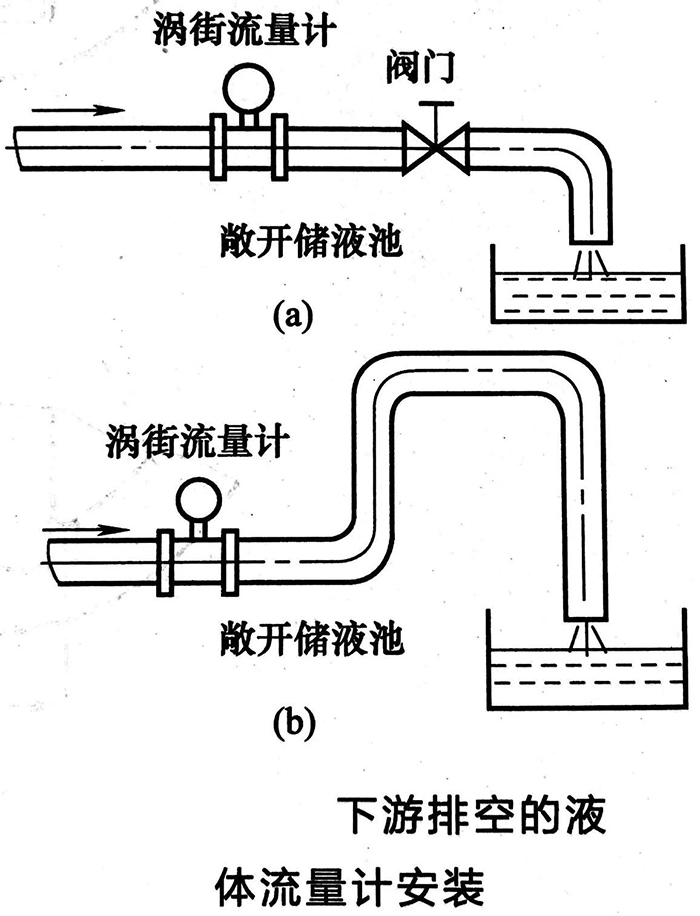

⑤下游是排空管道的液体流量计的安装

有不少现场,在液体管道的出口端是排空管,液体就直接排空或者被液体排放到敞口式储液池,而流量计就安装在管道的出口侧。为了使流量计正常工作,应采用下图所示的安装方式,既能保证液体充满测量管道,又为流量计提供了一定的背压。
