椭圆齿轮流量计结构组成

椭圆齿轮流量计又称排量流量计，属于容积式流量计一种，在流量仪表中是精度较高的一类，适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体，主要由计量室、密封机构和计数机构组成。

容积式流量计主要用来测量不含固体杂质的高粘度液体，例如油类、冷凝液、树脂和液态食品等粘稠流体的流璧，而且测量准确，精度可达± 0.2% ，而其他流量计很难测量高粘度介质的流量。椭圆齿轮流量计是最常用的一种容积式流量计。

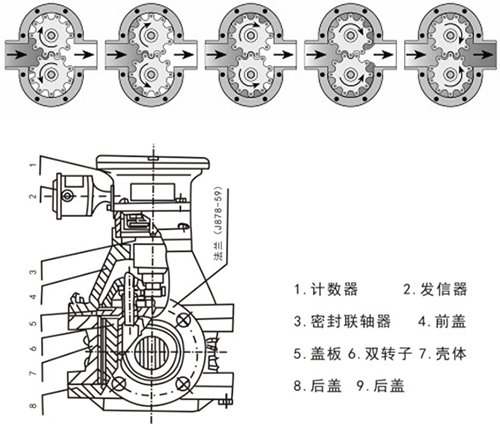

椭圆齿轮流量计的结构组成

1、计量室：仪表躯壳由铸铁制成，它的内腔与盖板组成测量室。测量室内有两根不锈钢轴，一对椭圆齿轮就套在轴上，靠流量计进出口处的压力差推动而旋转，从而不断地把进口处的液体经新月形空腔计量后送到出口处，每旋转一周，累计出四倍新月型空间的体积。椭圆齿轮与测量室内壁的间隙很小，仅几十微米，以减少仪表的泄漏量。

2、密封机构：仪表的测量室是封闭的。小口径流量计采用永久性磁性密封机构：由隔板将主动永久磁铁、被动永久磁铁分开。该结构灵敏度高，密封可靠;大口径流量计采用聚四氟乙烯塑料作填料密封：通过调节螺母来改变弹簧的压缩量，使密封衬垫伸张，达到密封目的。该结构比较简单，调整方便。

3、计数机构：仪表的计数机构包括传统轮系、传动比调整机构和结算机构。一对椭圆齿轮旋转的总数、以及旋转的快慢经传动轮系变速后传递给结算机构的指针及字轮，即可知道通过管道中的液体总量和瞬时流量。传动比调整机构则用来调整修正仪表误差。椭圆齿轮流量计是在椭圆齿轮流量计数机构中安装上电脉冲发信器，即在椭圆齿轮流量计密封处的传动轴上安装了一块带有永久磁铁的圆盘，新型磁敏感集成传感器安装在计数器上。该传感器具有寿命长、抗干扰能力强、工作频率宽、无火花、不怕油污和灰尘、体积小、安装方便等优点，当磁铁接近于它的感应面达到动作距离时，即可无接触地产生可靠的检测信号。
