磁翻板液位计外形尺寸图

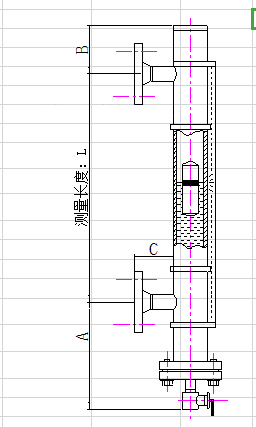

许多客户在订购更换液位计的时候不知道要给提供什么参数，这样这边没法具体报价，客户这边也不知道买多长，什么样规格的合适，今天给说下，假如需要采购磁翻板液位计现场更换，需要提供哪些关键参数？如下图：



di一：需要提供如上图测量长度L的距离，也就是俗称法兰中心距的尺寸。这种情况是现场已经开好孔了，那测量下上下法兰中心距离尺寸，这个一般也是固定的尺寸，千万不能马虎。误差在±1mm，假如误差在大很有可能就安装不上。



第二：需要提供如上图，A的距离，也就是一般下法兰到地面的距离。假如现场液位计架空在350mm以上就没有问题，假如尺寸小于这个范围，记得特殊提供给，会做出不同尺寸的排污阀，或者特殊结构的液位计，以免液位计低端顶死在地面。



第三：上图B的尺寸一般为标准100mm。C的尺寸也是100mm如果现场这些尺寸要求做长或者做短都需要告知。假如没有特殊要求，都是按照常规尺寸定做。



第四还有常规的参数，测什么液体，介质密度，使用温度，使用压力。法兰大小规格，材质，带不带远传？也就是4~20ma输出，远传需要防爆吗？一般防爆场合需要防爆的，危险气体液体，也是需要防爆的。



以上都是常规的需要参数，还有非标的。那客户就需要地提供外形尺寸了，如果法兰中心距离跟显示测量范围不一致，必须要提供法兰中心距离多长，测量范围又是多长？像这种的如果测量范围场的，顶部需要加排气阀，以免液位计测量筒憋气，液体有压力，就没办法上升到上法兰以上的距离。
