磁翻板液位计端子怎么接线

发布时间:2022-04-04 10:04:29 人气: 631

磁翻板液位计在使用之前,要先做好磁翻板液位计的接线,如果接线接错的话会导致测量结果不准,严重的将直接造成仪表的损坏,故而我们在进行接线操作的时候一定要注意。

下面就来为大家说说磁翻板液位计接线方面的一些要求和相关的注意事项等。


磁翻板液位计怎么接线

磁翻板液位计作为一种就地显示液们仪表,较之其他液位仪表在现场显示方面有着独特的优势,无需通过拖线缆进行信号远传便可以方便地观测与记录测量结果,目前该仪表已经广泛应用于石油、化工等行业,磁翻板液位计特点是结构简单,观察直观、清晰,不堵塞、不渗漏,安装方便,维修简单。液位计上、下端安装法兰与容器相连接构成连通器,透过外部磁翻板或磁翻柱显示面板便可直接观察到容器内液位的实际高度。本文针对于磁翻板液位计安装远传过程中的接线方式进行简单介绍。

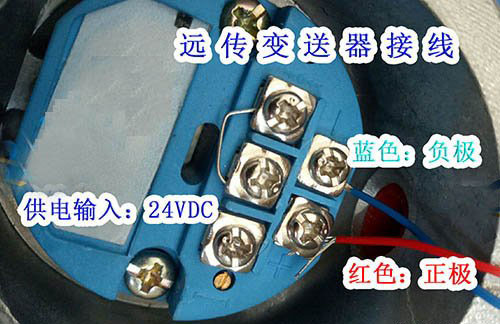

磁翻板液位计一般是两线制,4~20毫安信号。其中一种接线方法为:磁翻板液位计正极接仪表24V输出端,磁翻板液位计负极接仪表4~20毫安输入端的正极,然后仪表的4~20毫安输入端的负极与仪表的24V输出端的负极短接起来。以上接法可以利用仪表的24V输出做磁翻板液位计电源。

如果是磁翻板液位计采用的是四线制,则磁翻板液位计的电源正负极接供电电源正负极。4~20毫安正负极分别接仪表的4~20毫安输入端的正负极。如果用安全栅的话,24伏接安全栅电源(24V供电的)输入端正负对应磁翻板液位计的正负端子,电源输出端正负对应仪表的正负。



磁翻板液位计接线注意事项

磁翻板液位计在进行接线操作的时候,有以下几点需要我们大家注意:

1、配线时应避开大容量的变压器、电动机或干扰源;

2、对于防爆型,为确保防爆性能,必须按有关规定配线;

3、拧下接线盒的接线端盖,将电缆穿过电缆接头,连接到DC24V两端;

4、根据需要连接接地端子;

5、拧紧接线盒的接线端盖。

以上就是为大家讲到的有关磁翻板液位计接线方面的一些要求和注意事项,希望通过以上讲述大家在今后都能够对磁翻板液位计进行正确的接线操作等。
